| 加工定制：是 | 设备名称：无负压 | 型号：RJ-34 |
| 额定容量：3400L | 规格：23*78 | 额定输出功率：5800kw |
| 电压：380V | 冷却方式：自动 | 运行方式：自动 |
| 保护功能：自动 | 显示：触摸屏 | 品牌：润捷 |

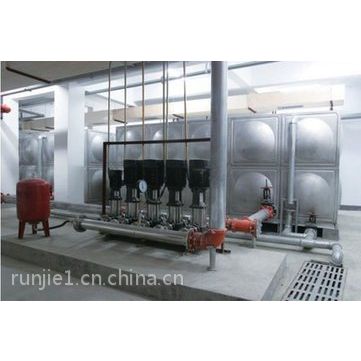

西安无负压供水设备
无负压供水设备根据实际情况，通过检测实际压力并与设定压力比较。当市政管网叠压高于设定压力时，机组处于停机状态，自来水可通过市政管线直接对用户供水。当管网供水压力低于设定压力时，无负压自动给水设备自动进入叠压工作状态，机组通过压力传感器，水泵及恒压变频控制柜组成闭环控制系统，随着用水量的变化，不断调整水泵转速及投入运行的水泵台数，以保持供水压力恒定。***解决二次供水中水箱水质二次污染严重。原本洁净的自来水放入水池中，不可避免地会被杂物、污物、水中滋生物甚至其他有害健康的物质污染，直接影响居民身体健康。市政自来水放入水池中，水压变为零，使市政管网原有压力白白浪费掉。不能利用市政管网压力，造成能源浪费；需要修建水池或水箱不仅大大增加了占地面积和土建投资，而且增加了工程难度和施工周期。水池或水箱大多采用土建结构，跑、冒、滴、漏等问题不可避免，而且需要定期清洗，造成水资源浪费运行成本增加。供水可靠性差。设备数量多，控制环节多，容易发生故障。停电即停水。普通变频供水在停电时水泵停止工作，所有用户均停止供水。设备分散，自动化程度低，浪费人力，运行成本增加。
西安无负压供水设备控制说明：
1、管网叠压供水成套设备多点监视的扩展功能：蓄水池水位监视、机械设备的故障监视等，一旦外部有故障发生，可使该泵或整个系统停止工作并报警。
2、睡眠功能，高效节能：在用水低谷或夜间无人用水时，管网压力长期保持期望值，系统会停止水泵运行，一旦压力低于期望值，系统会自动唤醒水泵投入运行。压力设定，操作简便：用户可用键盘或电位器（选择件）设定压力。
3、控制精度高：变频器的内置PID调节器，实时监视压力实际值，随时调节水泵的投入数量和运行速度，从而自动跟踪用水量，并保持管网压力恒定，通过调节PI参数，控制精度可达0.01Mpa。
4、可多台水泵循环软启动：装置可列1—？台水泵进行循环软启动控制，即减少了电机启动时对电网的冲击，又减少了水泵的启动磨损和设备的冲击能耗，延长了设备的电气和机械寿命。
5、定时换泵功能：为了***各台水泵都能均匀地磨合，不发生锈蚀，延长设备的使用寿命，在PLC控制程序中可设定定时切换水泵工作时间。
6、切换可在各台水泵之间循环进行。
7、实现供水系统智能化管理。手动/自动功能，提高供水设备的可靠性：当自动控制设备出现故障时，可将设备切换到手动工作方式，使泵投入运行，***正常连续供水。
8、再对自动控制设备进行检修。
西安无负压供水设备技术经济指标分析：
1、对于水泵其扬程（H）、流 量（Q）、转速（N）和轴功率（P）之间存在如下关系： Q=K1*N H=K2*N2 P=K3*H*Q=K1*K2*K3*N3=K*N3
可以看出，水泵出口流量与转速成正比，扬程与转速的平方成正比，消耗的轴功率与转速的三次方成正比。对水泵进行调速运行，不仅对供水流量与压力进行调节，而且有着非常明显的节能效果。
当变频泵运行45Hz时。比工频运转节电27%。
P（45）/p（50）=（45/50）3=73%
2、应用变频调速可以根据用水需求量对水泵流量进行无级调整，减少开停工频泵的次数，减少对电网及水泵机械的冲击，延长设备的使用寿命，大大减少爆管的危险性，减少工程维修费用和跑水的浪费，间接节约了成本。
3、根据我们在众多水厂施工的经验和运行数据分析，一般每天可分为三个档次的压力供水，其直接节电率在10%以上。考虑减少维修费用，延长设备使用寿命，提高管理水平和自动化监控能力等间接节能效率，总节能率可达18%以上。一年半内可收回投资成本。
西安无负压供水设备特点及优势：
1、技术***：无负压变频供水设备将真空抑制技术、流体控制技术和智能变频技术等多项***技术进行优化融合，全自动变频供水设备与自来水管网直接串接，实现稳压、节能、卫生、***运行，不产生负压，不用建水池、水箱。
2、卫生***：设备为全密封结构，细菌和粉尘不会进入系统；避免了藻类的滋生，防止了水源二次污染及供水水质污染问题，用户使用的是符合国家卫生标准的自来水。
3、节能***：全封闭结构运行，全自动变频供水设备。避免了渗、跑、冒、滴、漏等现象发生，无水池、水箱，节约了消毒冲洗用水。与自来水管网直接串接，可以充分利用自来水原有压力，差多少补多少，自来水满足要求时设备就停止工作。无塔全自动变频供水设备大部分时间在较低频率下运行，耗电量少。采用变频技术，进一步节能，综合节能一般可达50%以上。
4、运行可靠：对自来水管网无影响，设备利用调节罐无负压自动调节，管网增压供水时不会对原管网产生负压，不影响其它用户的正常用水。
5、投资节约：无需修建蓄水池或水箱，节省了土建投资；无需从零加压，因此，全自动变频供水设备。选型较，设备投资减少；水质***，不需要净化设备，节省投资。可充分利用自来水管网的压力，能耗小，节省日常的用电开支。没用水池、水箱，节省定期清洗消毒的费用。
6、配置灵活：电气控制部分既可采用变频恒（变）压控制，也可采用压力(BZG气压型）直接控制。
7、投资节约：无需修建蓄水池或水箱，节省了土建投资；无需从零加压，因此设备选型较，全自动变频供水设备，投资减少；水质***，不需要净化设备，节省投资。可充分利用自来水管网的压力，能耗小，节省日常的用电开支。没用水池、水箱，节省定期清洗消毒的费用。
8、运行可靠：对自来水管网无影响，设备利用调节罐无负压自动调节，管网增压供水时不会对原管网产生负压，不影响其它用户的正常用水。
无负压供水设备的应用，是以市政管网为水源，形成密闭的连续接力增压供水方式，其应用与通常的经水池（水箱）中转二次增压供水设备相比大为不同。
为了减小直接抽吸对市政供水的影响，一般应在设备入口管道上串接一个承压贮水容器。主要起缓冲作用（动态补偿作用）的水罐称为缓冲罐。
无负压稳流给水设备一般由缓冲罐、水泵机组、气压罐控制柜及控制仪表组成，各部分说明如下：
a、缓冲罐：是接在设备入口处的气压罐，简称缓冲罐，给水运行时罐内部分容积为压缩空气，靠压缩空气的贮能，对各种突变冲击具有很好的减缓消除作用，同时对市政供水具有一定动态补偿作用。
有2种不同结构的缓冲罐，隔膜缓冲罐采用天然橡胶隔膜材料，因完全密闭更有利于保持水质标准，普通钢制缓冲罐内壁涂有符合卫生标准的防腐涂料，但补气时会与外界空气接触。
缓冲罐即可串接使用，也可并接使用（进出水为同一管道，作为分支与市政管路相接）
b、水泵机组：选用本公司具有非过载特性的水泵，其工作特性可以适应水源的较大范围内的压力变化，不会产生过载现象。
c、气压罐：其作用与通常2次增压供水设备中的气压罐相同，本系列标准产品采用的隔膜式微型气压罐，主要利用其保压功能，有利于设备的智能化自动节能控制。
d、变频控制柜：可采用全变频控制系统，即所有水泵均采用变频调速拖动，也可采用部分变频控制系统（样本标准产品只有1台泵为变频调速拖动）。
e、旁通管路：如果市政供水平时能够满足水压要求，仅在供水高峰时压力不足，可加载旁通管路，可使市政下拉供水与增压供水实现自动切换运行。
（1）当市政管网高压时，设备处于停机状态，市政水源过缓冲罐、旁通管路直接向用户管网供水。
（2）当市政管网欠压时，设备自动启动，在原水压基础上变频调速增压（恒压）供水，由于是按“差多少，补多少”的原则增压，所以在全流量范围即满足了用户恒压供水的需求，同时又实现了高效节能运行。运行过程中密闭的缓冲罐相当一段管路，新鲜卫生的自来水不断流过水源罐，不会遭受外界污染。
（3）设备运行中，缓冲罐部分容积为压缩空气（其压力与市政水压相同），因而贮存了一定压力势能，靠此贮能可大大减缓各种冲击对市政水源的影响，同时对市政供水具有动态的削峰补偿作用。当市政服务压力从P2降至P1时，缓冲罐提供的补偿水量与缓冲罐总容积关系为：
V＃＝（1-P1/P2） V总＝KV总
V＃－供水高峰市政压力从P2降至P1期间水源罐给出的补偿水量（m3）
P1－市政供水高峰期***压力（压力）
P2－市政供水高峰期前的压力（压力）
V总－水源罐的总容积（m3）
例：供水高峰期，市政水源压力从20mH2O降至mH2O，则在该期间水源罐给出的补偿水量为
V＃＝（1-15/30） V总＝0.5V总（m3），占总容积的50％。显然这是一种切实***动态补偿作用，如果所有用户的增压设备均具有这种补偿作用，则总体上对市政供水可起到一定削峰填谷的效果，高峰期间管网服务压力不至于下降得太低。
（4）缓冲罐上配有控制仪表，当市政管网压力低于设定下限值时可自动停机（禁止运行），防止过度抽吸市政水源及防止抽水运行。 无负压供水设备工作原理：
无负压供水设备根据实际情况，通过检测实际压力并与设定压力比较。当市政管网叠压高于设定压力时，机组处于停机状态，自来水可通过市政管线直接对用户供水。当管网供水压力低于设定压力时，无负压自动给水设备自动进入叠压工作状态，机组通过压力传感器，水泵及恒压变频控制柜组成闭环控制系统，随着用水量的变化，不断调整水泵转速及投入运行的水泵台数，以保持供水压力恒定。***解决二次供水中水箱水质二次污染严重。原本洁净的自来水放入水池中，不可避免地会被杂物、污物、水中滋生物甚至其他有害健康的物质污染，直接影响居民身体健康。市政自来水放入水池中，水压变为零，使市政管网原有压力白白浪费掉。不能利用市政管网压力，造成能源浪费；需要修建水池或水箱不仅大大增加了占地面积和土建投资，而且增加了工程难度和施工周期。水池或水箱大多采用土建结构，跑、冒、滴、漏等问题不可避免，而且需要定期清洗，造成水资源浪费运行成本增加。供水可靠性差。设备数量多，控制环节多，容易发生故障。停电即停水。普通变频供水在停电时水泵停止工作，所有用户均停止供水。设备分散，自动化程度低，浪费人力，运行成本增加。
无负压供水设备控制说明：
1、管网叠压供水成套设备多点监视的扩展功能：蓄水池水位监视、机械设备的故障监视等，一旦外部有故障发生，可使该泵或整个系统停止工作并报警。
2、睡眠功能，高效节能：在用水低谷或夜间无人用水时，管网压力长期保持期望值，系统会停止水泵运行，一旦压力低于期望值，系统会自动唤醒水泵投入运行。压力设定，操作简便：用户可用键盘或电位器（选择件）设定压力。
3、控制精度高：变频器的内置PID调节器，实时监视压力实际值，随时调节水泵的投入数量和运行速度，从而自动跟踪用水量，并保持管网压力恒定，通过调节PI参数，控制精度可达0.01Mpa。
4、可多台水泵循环软启动：装置可列1—？台水泵进行循环软启动控制，即减少了电机启动时对电网的冲击，又减少了水泵的启动磨损和设备的冲击能耗，延长了设备的电气和机械寿命。
5、定时换泵功能：为了***各台水泵都能均匀地磨合，不发生锈蚀，延长设备的使用寿命，在PLC控制程序中可设定定时切换水泵工作时间。
6、切换可在各台水泵之间循环进行。
7、实现供水系统智能化管理。手动/自动功能，提高供水设备的可靠性：当自动控制设备出现故障时，可将设备切换到手动工作方式，使泵投入运行，***正常连续供水。
8、再对自动控制设备进行检修。
西安无负压供水设备技术经济指标分析：
1、对于水泵其扬程（H）、流 量（Q）、转速（N）和轴功率（P）之间存在如下关系： Q=K1*N H=K2*N2 P=K3*H*Q=K1*K2*K3*N3=K*N3
可以看出，水泵出口流量与转速成正比，扬程与转速的平方成正比，消耗的轴功率与转速的三次方成正比。对水泵进行调速运行，不仅对供水流量与压力进行调节，而且有着非常明显的节能效果。
当变频泵运行45Hz时。比工频运转节电27%。
P（45）/p（50）=（45/50）3=73%
2、应用变频调速可以根据用水需求量对水泵流量进行无级调整，减少开停工频泵的次数，减少对电网及水泵机械的冲击，延长设备的使用寿命，大大减少爆管的危险性，减少工程维修费用和跑水的浪费，间接节约了成本。
3、根据我们在众多水厂施工的经验和运行数据分析，一般每天可分为三个档次的压力供水，其直接节电率在10%以上。考虑减少维修费用，延长设备使用寿命，提高管理水平和自动化监控能力等间接节能效率，总节能率可达18%以上。一年半内可收回投资成本。
无负压供水设备特点及优势：
1、技术***：无负压变频供水设备将真空抑制技术、流体控制技术和智能变频技术等多项***技术进行优化融合，全自动变频供水设备与自来水管网直接串接，实现稳压、节能、卫生、***运行，不产生负压，不用建水池、水箱。
2、卫生***：设备为全密封结构，细菌和粉尘不会进入系统；避免了藻类的滋生，防止了水源二次污染及供水水质污染问题，用户使用的是符合国家卫生标准的自来水。
3、节能***：全封闭结构运行，全自动变频供水设备。避免了渗、跑、冒、滴、漏等现象发生，无水池、水箱，节约了消毒冲洗用水。与自来水管网直接串接，可以充分利用自来水原有压力，差多少补多少，自来水满足要求时设备就停止工作。无塔全自动变频供水设备大部分时间在较低频率下运行，耗电量少。采用变频技术，进一步节能，综合节能一般可达50%以上。
4、运行可靠：对自来水管网无影响，设备利用调节罐无负压自动调节，管网增压供水时不会对原管网产生负压，不影响其它用户的正常用水。
5、投资节约：无需修建蓄水池或水箱，节省了土建投资；无需从零加压，因此，全自动变频供水设备。选型较，设备投资减少；水质***，不需要净化设备，节省投资。可充分利用自来水管网的压力，能耗小，节省日常的用电开支。没用水池、水箱，节省定期清洗消毒的费用。
6、配置灵活：电气控制部分既可采用变频恒（变）压控制，也可采用压力(BZG气压型）直接控制。
7、投资节约：无需修建蓄水池或水箱，节省了土建投资；无需从零加压，因此设备选型较，全自动变频供水设备，投资减少；水质***，不需要净化设备，节省投资。可充分利用自来水管网的压力，能耗小，节省日常的用电开支。没用水池、水箱，节省定期清洗消毒的费用。
8、运行可靠：对自来水管网无影响，设备利用调节罐无负压自动调节，管网增压供水时不会对原管网产生负压，不影响其它用户的正常用水。
无负压供水设备适用范围：
1.自来水厂、供水站增压系统
2.音乐喷泉、喷灌系统
3.城乡居民生活小区、宾馆、饭馆等高层建筑的供水。
4.工业恒压供水系统
5.供热、空调系统中的循环用水
6.潜水泵直接恒压供水系统
7.供水系统改造(气压、水塔、高位水箱的供水）。
